Геотермальное отопление теплицы: делаем своими руками

развернуть

Устройство теплиц и оранжерей включает в себя множество нюансов, не уступающих друг другу по важности. Продуктивная работа системы отопления для теплицы важна гораздо больше, нежели освещение или проветривание.

Современные достижения в отрасли инженерных коммуникаций дают оригинальное решение для реализации тепличного отопления, основанного на законах природы и энергоресурсах из возобновляемых источников.

Геотермальное <a href='https://econet.ru/articles/tagged?tag=%D0%BE%D1%82%D0%BE%D0%BF%D0%BB%D0%B5%D0%BD%D0%B8%D0%B5' target='_blank'>отопление</a> теплицы: делаем <a href='https://econet.ru/articles/tagged?tag=%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8' target='_blank'>своими руками</a>

Геотермальный обогрев — очевидный выбор рационального хозяина

Главной задачей отопительной системы является поддержание необходимого уровня температуры в зоне выращивания и созревания хозяйственных культур. В зимнее время года, когда температура на улице ниже допустимой, действия парникового эффекта недостаточно, а потому должен использоваться дополнительный источник тепла для обеспечения благоприятного климата. Естественно, что система отопления должна быть не только высокопроизводительной, но и максимально экономичной.

Преимущества геотермальной конвекции

К инновационным методам альтернативного энергообеспечения зачастую относятся весьма скептически, полагая, что бесплатных методов получения энергии не может существовать. Конвекционные системы геотермального отопления можно смело внести в ряд исключений из этого правила. Несмотря на ощутимую сложность в исполнении, о которой речь пойдёт ниже, такие системы обладают массой преимуществ, с лихвой компенсирующих все недостатки:

Полная автономность. Система не зависит от поставки энергоносителя.

Конвекционные отопительные системы не несут никаких затрат в процессе эксплуатации

Нет необходимости в обслуживании, согласовании, периодическом ремонте.

Срок службы — от 50 лет при правильном обустройстве.

Поддержание необходимого климата в течение всего года.

Создание мягкого и сбалансированного микроклимата с автоматической регулировкой влажности и равномерной вентиляцией.

Система является дополнительным источником углекислого газа.

Геотермальное отопление теплицы: делаем своими руками

Принцип действия

Чтобы в дальнейшем осуществить технически грамотный монтаж с минимальными затратами времени, следует знать основные принципы, по которым система геотермальной конвекции работает. Суть в том, что глубоко залегающие слои грунта имеют постоянную температуру в 5–7 °С в зимний период и 10–12 °С в летний. Этого вполне достаточно для обеспечения базовой температуры, которая может быть многократно повышена за счёт солнечного излучения при действии парникового эффекта в зимний период.

Летом система оберегает растения от повышенных температур за счёт стабилизации внутреннего климата охлажденным воздухом. Таким образом, на протяжении всего года поддерживается температура в диапазоне 23–27 °С, чего вполне достаточно для выращивания овощных культур, распространённых в средних широтах. Важно заметить, что за счёт воздухообмена почва исполняет роль теплового накопителя: нагревается днём и равномерно отдаёт тепло в ночное время.

Известно, что с помощью таких теплиц, прекрасно функционирующих в условиях вечных ледников, Гренландия полностью обеспечивает своё население экзотическими фруктами. Понятно, что в условиях такого сурового климата требуется дополнительный подогрев, но затраты на его обеспечение ничтожны.

Затраты при монтаже

Как уже говорилось, процесс сооружения систем геотермальной конвекции связан с определёнными сложностями. В первую очередь — с размещением основных функциональных элементов глубоко под землёй. Сооружение конструкций такого рода связано с масштабной выемкой грунта и устройством подземных коммуникаций, что требует определённых затрат времени, сил и средств. Но эффективность и экономичность такого метода отопления для теплиц неоценимы, а потому они стоят всех затраченных усилий. К тому же, стоимость строительных материалов будет невысокой относительно средств, вкладываемых в организацию газового или электрического отопления.

Подготовка к сооружению

Оборудовать уже построенную теплицу геотермальным отоплением не представляется возможным. В любом случае эффективность такого усовершенствования будет гораздо ниже, чем если бы сооружение такой системы подразумевалось ещё на стадии проектирования.

Геотермальное отопление теплицы: делаем своими руками

Определяем подходящий участок

Как правило, ГТК-системы применяют в довольно крупных теплицах и оранжереях, ориентированных на круглогодичное выращивание овощных культур или цветов. Их применение целесообразно при площади теплицы от 50 кв. м, а с увеличением полезного пространства эти системы работают еще эффективнее.

Поэтому стоит изначально определиться с размерами проектируемого строения.

Для сооружения отопительной системы потребуется участок, с размерами несколько больше габаритов предполагаемого строения, на котором нет деревьев и построек: в процессе сооружения этот участок превратится в глубокий котлован.

Площадь этого плана должна быть, как минимум, на треть больше планируемой площади теплицы с соблюдением этой зависимости в линейных размерах. То есть, если запроектирована теплица шириной в 6 м и длиной в 12 м, размеры участка должны составить 8х16 м. При габаритных размерах свыше 14 м, увеличивать площадь котлована следует не более чем на 3,5 м: при ширине и длине теплицы 16х20 м, соответственно, котлован должен иметь размер 19,5х23,5 м.

Геотермальное отопление теплицы: делаем своими руками

Техническая база, необходимая для реализации проекта. Подготовка к проведению работ

В первую очередь нужно обеспечить возможность размещения выработанного грунта в непосредственной близости к сооружаемой теплице.

Кроме того, если нецелесообразно производить выемку грунта вручную, следует организовать возможность подъезда экскаваторной техники.

Основными расходными материалами, используемыми при сооружении ГТК-системы отопления, являются речной песок, щебень мелкой фракции, бутовый кирпич, сантехнические трубы диаметром 110 мм и узловые соединения для них, а также плиты из вспененного полистирола. Затраты на материалы могут сильно варьироваться, в зависимости от проектируемой плотности системы, однако стоит отталкиваться от $120–140 на квадратный метр готовой теплицы. Стоит заметить, что чем более тёплым является климат в регионе сооружения теплицы, тем меньшая должна быть плотность подземных коммуникаций.

Расчёт функциональных показателей

Основным техническим параметром, характеризующим работу отопительной системы, является количество калорий тепловой энергии, отдаваемых в определённый замкнутый объём. Подробные выкладки и расчёты для геотермального отопления теплиц доступны лишь для проектов, основанных на работе тепловых насосов.

Ввиду отсутствия нормативных баз для систем геотермальной конвекции остаётся довольствоваться лишь нормами, предусмотренными СНиП 23–01–99 и СниП 2.04.05–91. В этих документах речь идёт о проектировании и реализации климатических систем общего назначения, в нашем же случае, на помощь приходит система основных соотношений, проверенная практическим опытом.

Для обеспечения эффективной работы системы следует руководствоваться следующим правилом: плотность размещения воздуховодов под землей должна составлять не менее 2,7 м на один квадратный метр полезной площади теплицы. Уменьшение этого показателя сделает работу системы менее эффективной, а более плотное размещение подземных коммуникаций даст преимущество в более стабильном климате с меньшей амплитудой колебания температур.

Практическая реализация. Монтаж

Процесс сооружения такой отопительной системы может занять от двух недель до одного месяца, в зависимости от степени участия и размеров сооружаемого объекта. Если работы по выемке грунта проблематично выполнить только лишь своими силами, то самостоятельное сооружение сети коммуникаций сложностей не вызовет.

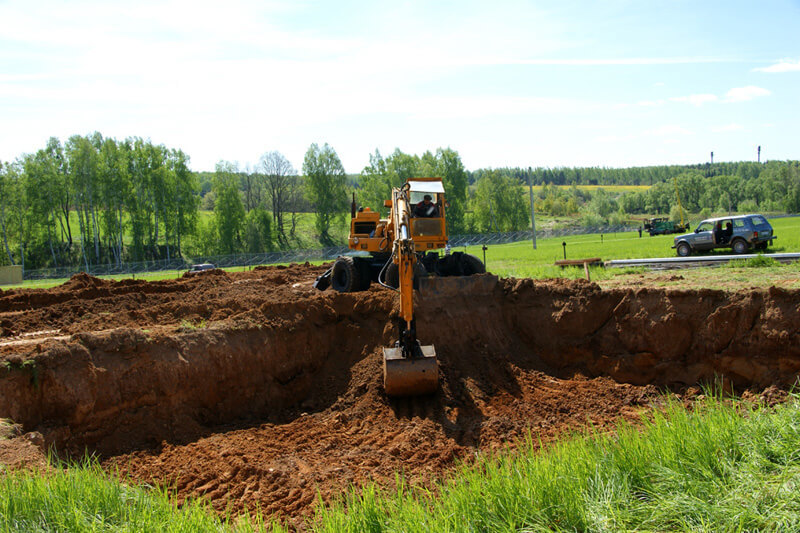

Котлован и его подготовка

Котлован должен иметь глубину, пропорциональную уровню промерзания почвы в зимний период. Система гарантированно работает при глубине в 3–3,2 м, но этот показатель может быть значительно меньше, если речь идёт о южных регионах, подверженных влиянию континентальных воздушных течений.

Плодородный слой почвы снимается на глубину 25–30 см и сохраняется, в то время как глина и почва с её вкраплениями могут быть частично вывезены.

Котлован должен иметь прямоугольную или трапециевидную форму, стенки крепить нет необходимости.

Откосы котлована на глубине более 0,7 м изолируются при помощи плит из пенополистирола.

Дно котлована сначала засыпается слоем щебня мелкой фракции на 10–15 см, а после — песком до 30 см и подвергается легкой трамбовке.

При помощи натянутых нитей осуществляется разметка внутренних контуров стен будущей теплицы и её продольной оси.

Геотермальное отопление теплицы: делаем своими руками

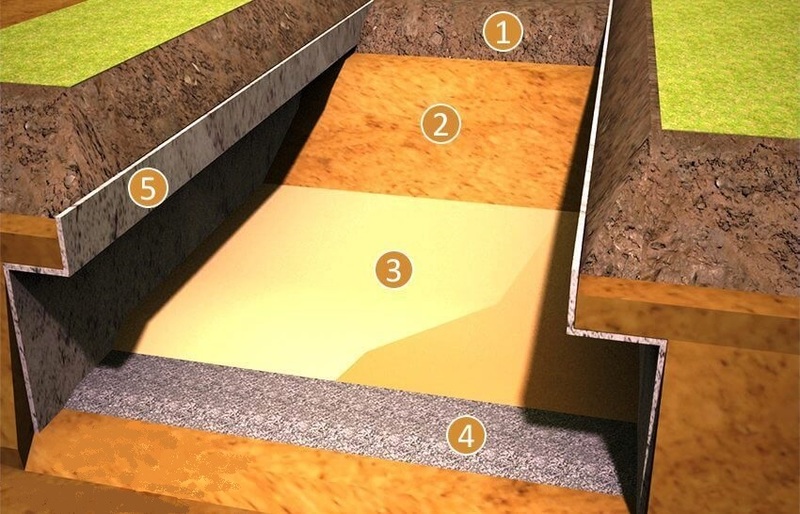

1 – плодородная почва; 2 – глина; 3 – песок (250-300 мм); 4 – щебень или гравий; 5 – плиты ППС

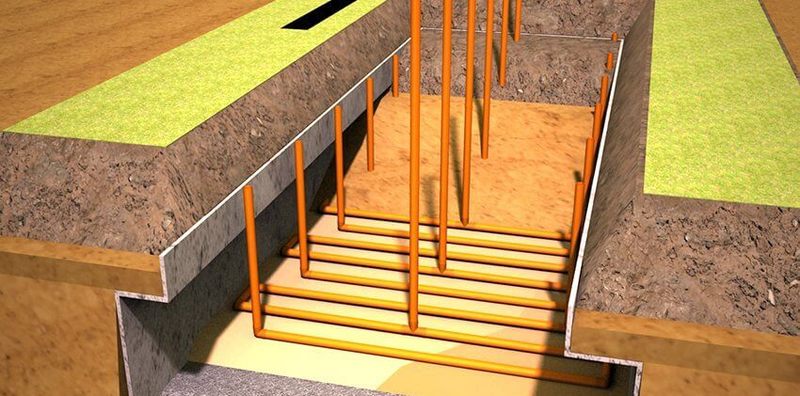

Укладка воздуховодов и засыпка

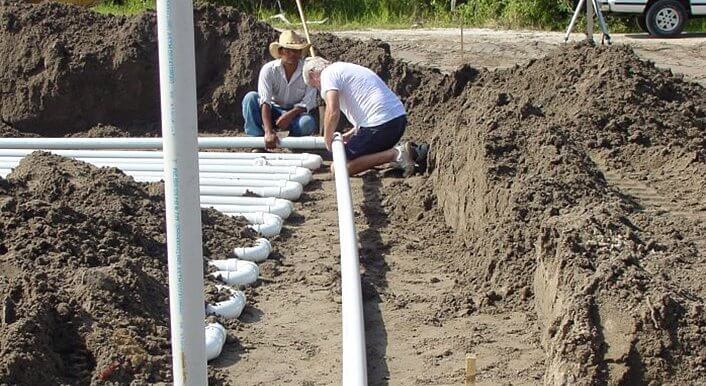

На приготовленной постели при помощи холоднокатаной проволоки толщиной 6 мм фиксируются канализационные ПВХ-трубы диаметром 110 мм. Прокладка осуществляется по намеченному заранее контуру пролегания, обеспечивающему необходимую плотность размещения подземного воздуховода.

Лучше всего использовать укладку труб «змейкой», разбивая трубопровод на участки шириной до 1,5–2 м. Трубы следует прокладывать на расстоянии в 30–50 см от стен котлована. Каждый участок воздуховода должен иметь в центре тройниковое соединение с тремя раструбами, центральное ответвление от которого выводится на поверхность строго по продольной оси планируемого строения с возможным отклонением до 0,5 м в западную сторону.

1 – тройник D 110 мм с тремя раструбами; 2 – двухстороннее колено 90°; 3 – боковое ответвление; 4 – центральное ответвление

Геотермальное отопление теплицы: делаем своими руками

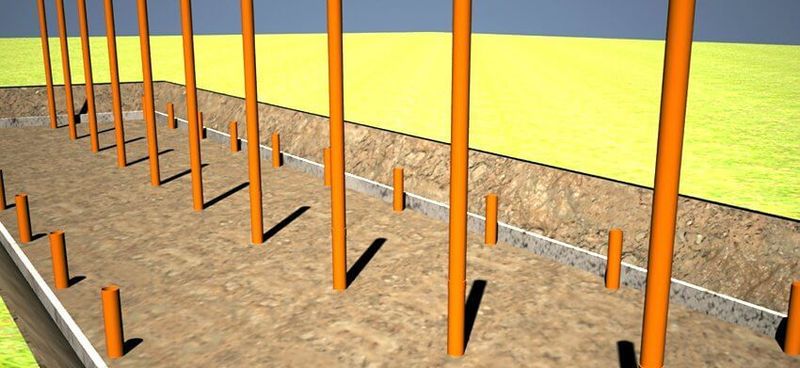

Боковые отводы каждого сегмента также выводятся на поверхность, но на расстоянии в 20–25 см от стен будущей теплицы и вместе с центральными ответвлениями плотно глушатся полиэтиленовыми мембранами или пластиковыми заглушками.

Вертикальные участки воздуховода лучше фиксировать присыпкой у основания. Когда система воздуховодов полностью смонтирована, производится засыпка котлована до верхней границы теплоизолирующего слоя, то есть до 0,7 м от поверхности земли. При этом необходимо контролировать строго вертикальное положение ответвлений, выходящих на поверхность.

Геотермальное отопление теплицы: делаем своими руками

Заключительный этап работ

После засыпки котлована до необходимого уровня, участок, расположенный за пределами периметра теплицы, укрывается пенополистиролом и засыпается черноземом до уровня земли.

Внутри будущей теплицы должен образоваться приямок глубиной в 90 см, причём следует обеспечить крепление его стен при помощи щитовой опалубки и изолировать с наружной стороны при помощи плит ППС.

Углубление под теплицу засыпается необходимым для выращивания растительных культур количеством чернозема с тем расчётом, чтобы поверхность земли была на 35–40 см ниже плоскости прилегающего земельного участка.

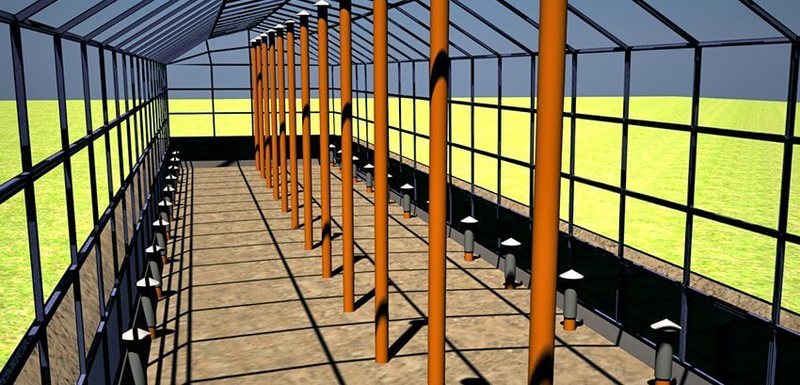

После постройки теплицы необходимо центральные ответвления воздуховода нарастить таким образом, чтобы концы труб находились на расстоянии 30–35 см от уровня крыши.

Боковые ответвления остаются на прежнем уровне, или могут быть обрезаны до 10–15 см от уровня почвы.

Геотермальное отопление теплицы: делаем своими руками

Принудительная конвекция

В качестве оконцевания отводов, выходящих на поверхность, можно использовать обычный вентиляционный грибок: система в большинстве случаев хорошо работает без принудительного воздухообмена.

При желании увеличить рабочие показатели и избежать сильных перепадов температуры, можно использовать самодельные вытяжные вентиляторы и фильтрующие установки. Устройство для принудительного воздухообмена включает в себя функцию грубой фильтрации воздуха и может быть изготовлено самостоятельно по простой и эффективной схеме.

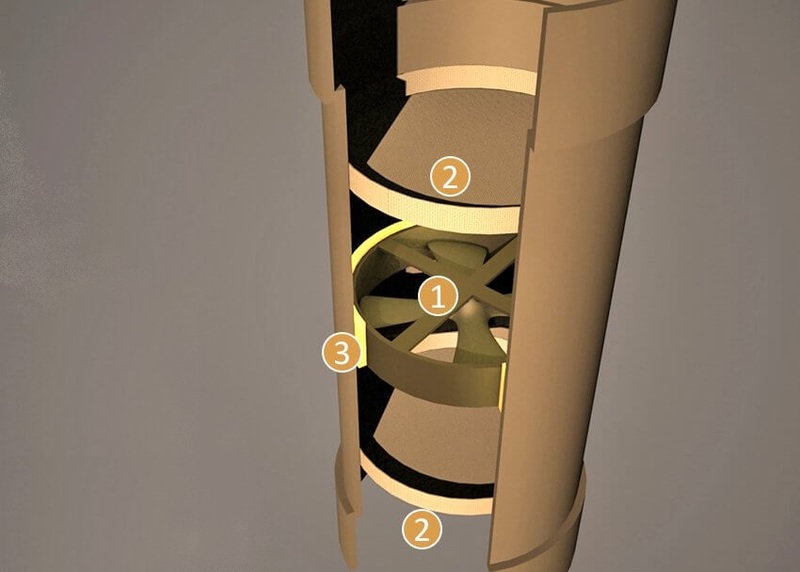

1 – вентилятор; 2 – сетка; 3 – герметик

Геотермальное отопление теплицы: делаем своими руками

В качестве основания такого устройства используется футляр — соединительная или компенсационная муфта для канализационных труб.

В середину футляра вставляется электрический вытяжной вентилятор (следует учитывать направление создаваемого потока) и крепится посредством силиконового герметика с тщательной заделкой зазоров. Электрические вентиляторы, применяемые в системах принудительной вентиляции, имеют значительную стоимость, а поэтому вполне подойдут либо устройства, извлеченные из недорогих вентиляционных решёток, либо корпусные кулеры для оргтехники.

Последние, стоит заметить, имеют рабочее напряжение питания 12 В, и должны работать в режиме постоянного включения, в то время, как другие вентиляторы могут коммутироваться при помощи суточного или периодического реле времени: достаточно кратковременного включения на 15 минут в течение каждого часа.

Готовое устройство устанавливается на боковые ответвления и закрывается сверху вентиляционным грибком.

Фильтрация воздуха и устранение конденсата

Применение фильтров, как таковых, не требуется.

Достаточно использовать два слоя москитной сетки с размером ячейки 0,2–0,4 мм, чтобы избежать проникновения в систему насекомых (бабочек, муравьёв, пауков). Сетку лучше натянуть на самодельных пяльцах и вклеить в футляр с вентилятором.

Из-за разницы температур воздуха и грунта в трубопроводе может собираться большое количество конденсата. Чтобы этого избежать, можно перед закладкой труб просверлить в них отверстия диаметром 5 мм количеством 10–15 шт на погонный метр трубы.

Естественно, при закладке трубу следует ориентировать отверстиями строго вниз. Если такое усовершенствование проведено, вода из состава воздуховода будет уходить в рыхлый слой постели, а влажность воздуха в теплице можно равномерно регулировать, подливая небольшое количество воды (3–5 л) в каждый сегмент воздуховода.

Система отопления теплиц, основанная на геотермальной воздушной конвекции, является самым экономным средством обеспечения стабильного и теплого климата, благоприятного для выращивания и созревания культурных растений.

Она не требует никакого обслуживания, кроме периодической очистки москитных фильтров, и рекомендует себя в качестве полностью автономного климатического оборудования.

Источник


Опубликовано 29.05.2018 в 21:02
